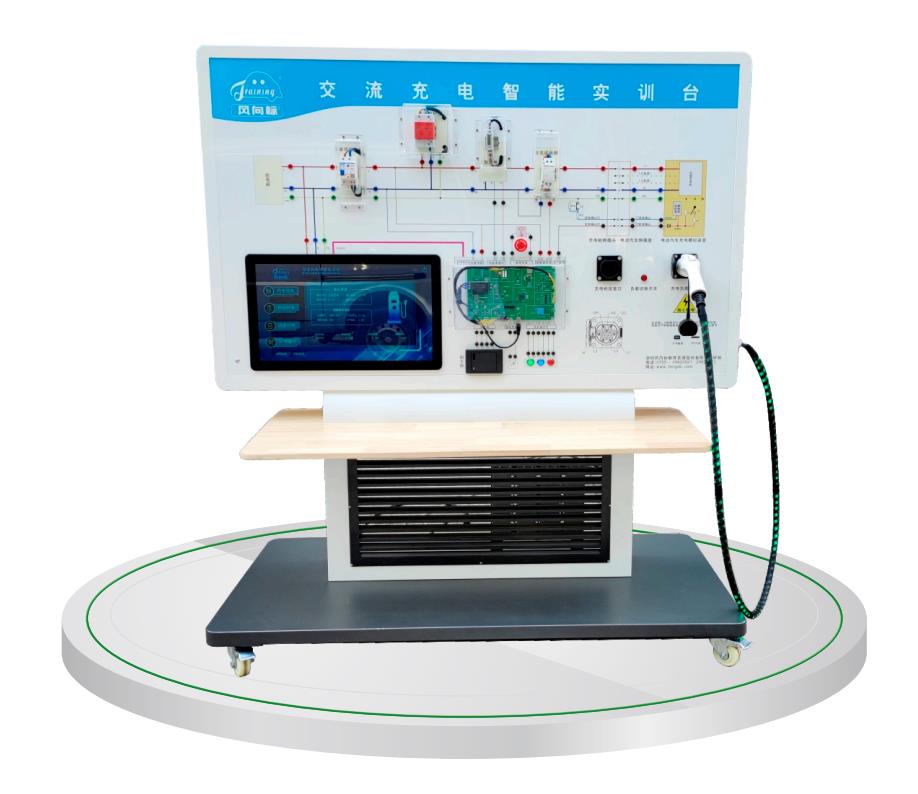

選用7KW國標交流充電樁，經過透明化展示，將充電控制系統實物真實呈現在實訓臺面板上，通過和電路原理圖相互對應，凸顯交流充電樁核心零部件之間的連接控制關系，可進行插電式電動汽車充電系統結構認知教學，充電電壓檢測，充電電流檢測，及充電系統常見故障檢測診斷教學;培養學員對交流充電樁的使用以及故障分析和處理能力。

1.實訓臺配備系統電路原理圖板，在高壓線束保護層內布置發光二極管燈帶，通電后可通過LED燈帶顯示電流的方向。

2.系統配24寸Windows 系統觸控一體機，內置國標充電系統人機交互軟件，可實時顯示充電系統輸出狀態、輸出電流、充電溫度、輸出電壓、CP 頻率、CP占空比、CP 電壓、充電時間、充電電量、消費金額、故障代碼等信息。

3.配備安卓+Windows雙模故障設置系統，可對主要線路進行故障設置;

4.具備故障查詢功能，通過充電樁圖標綠色和紅色狀態體現充電樁故障狀態;

5.充電模式可選擇自動充滿、按電量充電按時間充電、按金額充電模式等多種充申模式，同時具備車輛3D動態旋轉功能:
